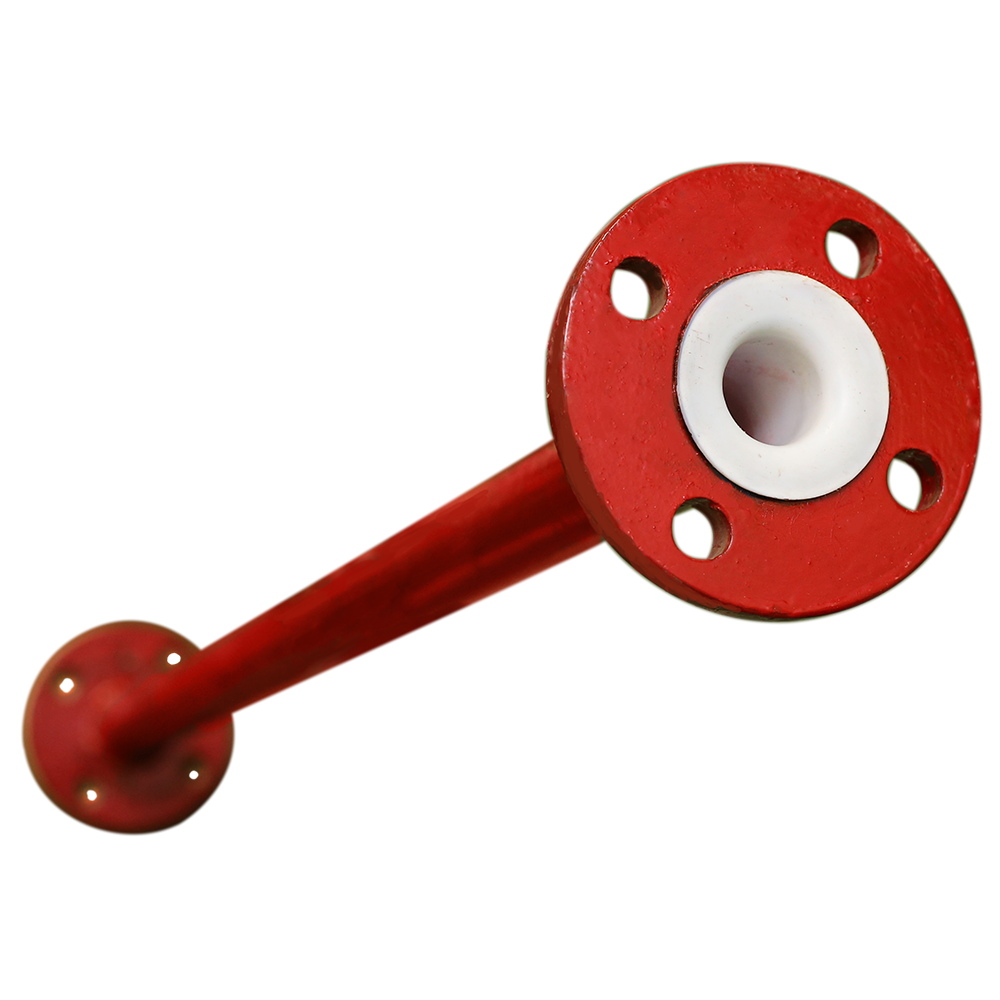

Присоединение в трубопровод происходит за счет фланцевого соединения. При применении труб в металлической броне для удобства сборки линии мы можем предложить секции трубопровода с одним подвижным фланцем (модель В, С).
Трубы выпускаются защищенными в броне из черной или нержавеющей стали (модели А, В) и без брони (модель С).
Рекомендуем применять трубы моделей А и B, т. к. они обеспечивают наибольшую безопасность при транспортировке агрессивных сред.
При эксплуатации труб модели С недопустимы механические повреждения открытой поверхности фторопластовой трубы. При сборке трубопровода получается менее жесткая конструкция, что требует определенных условий монтажа трубопровода.
Изготовление и условия эксплуатации футеровки по ТУ 6-05-1876 и ТУ 6-05-987-79. Присоединительные размеры фланцев приняты на Pу=1,0 МПа (10 кгс/см2) по ГОСТ 12815-80.
L - длина секции трубопровода.
m - масса секции трубопровода моделей А, В, при L=2000 мм.
По заявке возможно изготовление секций других размеров.
Температура среды, °С: -60...+200
Давление, МПа (кг/см2): 0.5 (5)
| dy | d1 | d2 | d |
|---|---|---|---|
| 25 | 78 | 100 | 135 |
| 40 | 102 | 125 | 160 |
| 50 | 122 | 145 | 180 |
| 60 | 133 | 160 | 195 |
| 80 | 158 | 180 | 215 |
| 100 | 184 | 210 | 245 |
| 120 | 212 | 240 | 280 |
| 160 | 268 | 295 | 335 |
| 220 | 320 | 350 | 390 |
| 260 | 370 | 400 | 440 |
| 300 | 430 | 460 | 500 |
| 400 | 532 | 565 | 565 |
